카본 탄소 섬유 써멀패드 리뷰

✿ 모바일에 최적화된 리뷰입니다 ✿





우리는 컴퓨터로 게임이나 렌더링 등등, 많은 작업을 합니다

그리고 그 과정에서 CPU와 GPU는 많은 열이 발생합니다

이 열을 냉각시키기 위해 알루미늄 혹은 구리 재질의 히트싱크로 열을 전달하고
쿨러를 사용하여 히트싱크의 열을 해소합니다

GPU는 노출된 코어가 방열판과 밀착되어 쿨링엔 좋지만 파손될 수 있고
CPU는 파손염려는 없지만 쿨링엔 안좋을 수 있습니다

이미지출처 : OverclockingGuide

그래서 인텔과 AMD CPU는 히트스프레더에 효율적인 열전달을 위해
열팽창을 하더라도 제품에 손상을 주지 않으며 구리만큼 높진 않지만
연성이 좋은 인듐으로 솔더링을 합니다 (일부모델 제외)

그런데 히트스프레더의 실제 표면은 매끄럽지 않으며
현미경으로 표면을 보면 다음과 같습니다



AMD Heat Spreader (이미지출처 : igorsLAB)

INTEL Heat Spreader (이미지출처 : igorsLAB)

CooperHeatsink (이미지출처 : igorsLAB)

이처럼 CPU와 쿨러 間 절대평면도 없을뿐더러
제조 공정에 따라 약간의 곡률도 존재합니다

볼록하거나 오목한 히트스프레더 (이미지출처 : igorsLAB)

이는 제조공정 중 솔더링 과정에서 인듐이 굳어
제품에 변경을 일으켜 발생하게 됩니다

인듐이 굳으면서 수축될 때 (이미지출처 : OverclockingGuide)

이를 방지하기 위해 실리콘 일부를 안채우거나
아래와 같이 히트스프레더에 구멍을 만들어 놓습니다



인듐 가스분출을 위한 숨구멍

히트스프레더와 쿨러 間 단면 (이미지출처 : igorsLAB)

그리서 표면이 고르지 않은 히트스프레더와 쿨러표면은

보통 점성있는 써멀그리스를 사용하게 됩니다



그런데 써멀그리스보다 뛰어난 열 전도율을 지닌
탄소 써멀패드 정말 좋은지 써보게 되었습니다



	ARCTIC MX-4	thermalgrizzly Carbonaut
종류	써멀그리스	카본 탄소 섬유 써멀패드
열 전도율	8.5W/mk	62.5W/mk
두께(용량)	4g	0.2mm
기타	비전도성	전도성
가격	6,800원 (2022년 2월)	23,200원 (2022년 2월)

써멀패드로 교체하기 위해 쿨러를 제ㄱ...

( . . . )

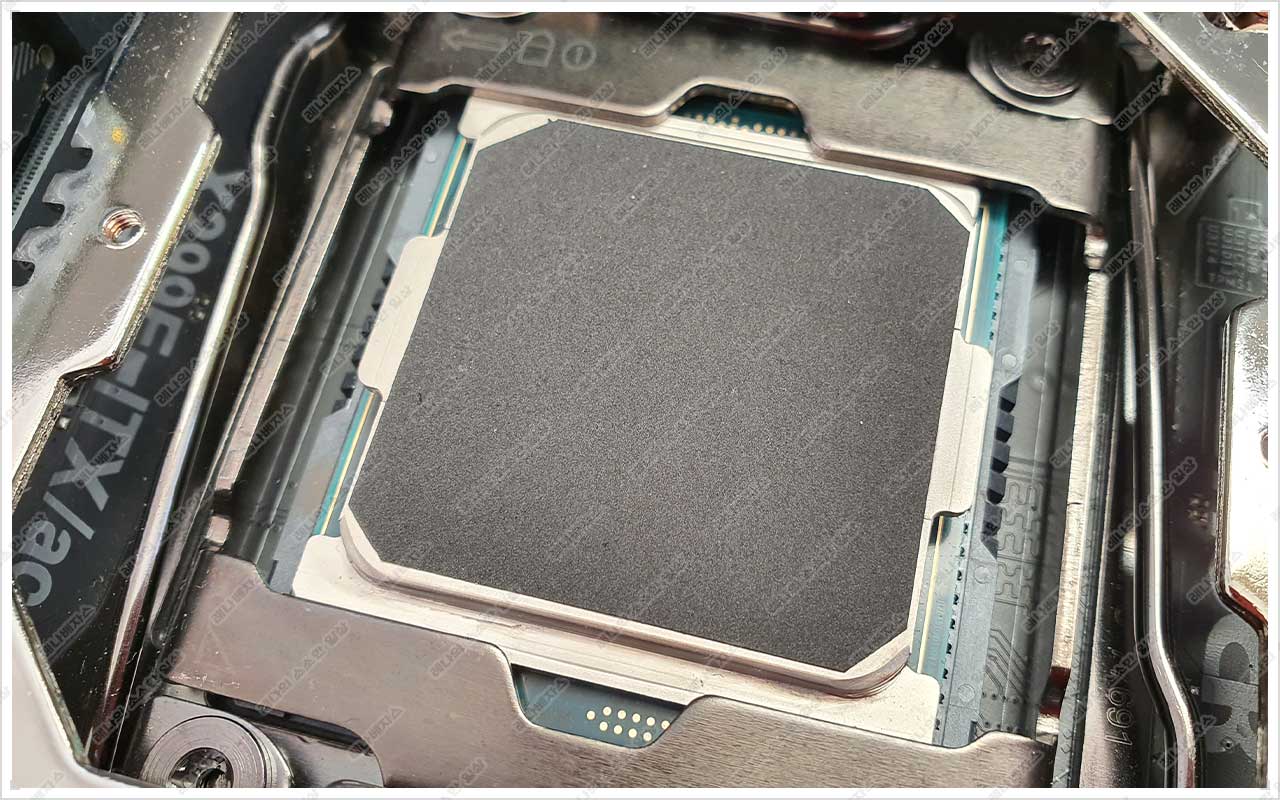

써멀패드 교체

써멀패드 교체 (2)

그래픽카드는 패시브쿨링입니다

공기흐름방향은 이미지와 같습니다

테스트 시스템
CPU	INTEL Core-i9 10900X
M/B	ASRock X299E-ITX/ac
SSD	Western Digital SN750 1TB * 3ea
PSU	Seasonic FOCUS GOLD GX-850
RAM	Ballistix PC4-2666 16GB * 4ea
VGA	nVIDIA Quadro RTX 4000 8GB
FAN	NOCTUA NF-A8 * 4ea
Thermal	MX-4, thermalgrizzly Carbonaut
CPU Cooler	Thermalright AXP-200
GPU Cooler	ZALMAN VF-1500

테스트 기간은 각각 한달, 주 1회 온도를 측정하였고

3DMark11 BasicEdition을 사용하였습니다

( 2022년 2월~3월 : MX-4, 2022년 3월~4월 : Carbonaut )



CPU ( IDLE · LOAD )	ARCTIC MX-4	thermalgrizzly Carbonaut
1주차	43.7℃ · 79.9℃	42.9℃ · 89.8℃
2주차	44.2℃ · 81.6℃	45.1℃ · 95.4℃
3주차	44.0℃ · 82.4℃	44.8℃ · 93.1℃
4주차	44.6℃ · 83.1℃	44.3℃ · 92.7℃
평균	44.1℃ · 81.7℃	44.2℃ · 92.7℃

1주차 때 써멀그리스와 달리 온도차가 너무 심해

쿨러 탈착 후 써멀패드 위치잡고 재장착 했습니다



재장착 과정에서 써멀패드가 밀렸거나 재사용할수록

성능이 감소하는지 온도가 오히려 높아진 결과가 나오네요



GPU ( IDLE · LOAD )	ARCTIC MX-4	thermalgrizzly Carbonaut
1주차	34.8℃ · 86.9℃	34.9℃ · 87.2℃
2주차	35.0℃ · 85.8℃	35.1℃ · 86.0℃
3주차	34.9℃ · 85.8℃	34.8℃ · 85.8℃
4주차	35.1℃ · 86.5℃	35.0℃ · 86.4℃
평균	34.9℃ · 86.2℃	34.9℃ · 86.3℃

CPU와 달리 GPU는 큰 차이가 없었습니다



✿ 장점 ✿

간편한 설치

반영구적인 내구성 (경화X)

90℃이상 넘어가는 온도를 볼 수 있음



✿ 단점 ✿

기대보다 낮은성능

써멀그리스 대비 비싼가격

실크 옷감같아서 쉽게 찢어짐
